SPIDER-PL-30-24T1O6O699TWWHHHV

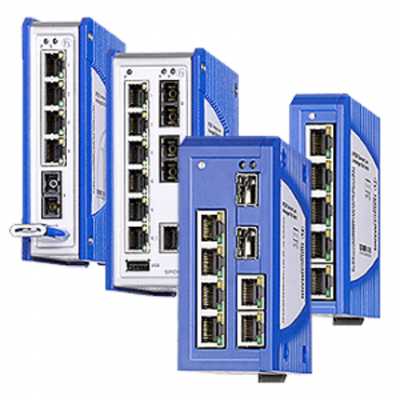

赫斯曼交換機,Hirschmann工業交換機，SPIDER-SL /-PL 配置器 - SPIDERIII 標準系列 (SL) 和系列 (PL) - 非網管型 DIN 導軌快速/千兆以太網交換機

產品描述
描述 非網管型、工業以太網導軌交換機、無風扇設計、存儲和轉發切換模式、用于配置的 USB 接口、快速和千兆以太網
端口類型和數量 24 x 10/100base-TX、TP 電纜、RJ45 插座、自動交叉、自動協商、自動極性、2 x 100/1000MBit/s SFP
更多接口
電源/信號觸點 1 x 插入式接線端子，6 針
USB接口 1 個 USB 用于配置
網絡規模——電纜長度
雙絞線 (TP) 0 - 100 米
單模光纖 (SM) 9/125 μm 0 - 20 公里，0 - 11 dB 鏈路預算（使用 M-SFP-LX/LC）
多模光纖 (MM) 50/125 μm 0 - 550m，0 - 7.5 dB 鏈路預算（使用 M-SFP-SX/LC）
多模光纖 (MM) 62.5/125 μm 850 nm 時 0 - 275 m，0 - 7,5 dB 鏈路預算（使用 M-SFP-SX/LC）
網絡規模——級聯性
線型/星型拓?fù)?任何
電源要求
工作電壓 12/24/48 V DC (9.6 - 60 V DC)，24 V AC，冗余
診斷功能
診斷功能 LED（電源、鏈路狀態、數據、數據速率）
環境條件
工作溫度 -40-+70℃
儲存/運輸溫度 -40-+85℃
相對濕度（非冷凝） 10 - 95 %
機械構造
安裝 導軌
防護等級 IP40金屬外殼
機械穩定性
IEC 60068-2-6 振動 3.5 毫米，5-8.4 赫茲，10 個周期，1 倍頻程/分鐘 1 g，8.4-150 赫茲，10 周期，1 倍頻程/分鐘
IEC 60068-2-27 沖擊 15 g，持續時間 11 ms，18 次電擊
EMC 抗干擾性
EN 61000-4-2 靜電放電 (ESD) 8 kV 接觸放電，15 kV 空氣放電
EN 61000-4-3 電磁場 20V/m (80 – 3000 兆赫); 10V/m (3000 – 6000 兆赫)
EN 61000-4-4 快速瞬變（突發） 4kV電源線；4kV數據線
EN 61000-4-5 浪涌電壓 電源線：2kV（線/地）、1kV（線/線）；4kV數據線
EN 61000-4-6 傳導抗擾度 10V (150kHz - 80MHz)
EMC 發射抗擾度
在 55022 EN 55032 A 類
FCC CFR47 第 15 部分 FCC 47CFR 第 15 部分，A 類
批準
基礎標準 CE、FCC、EN61131
工控設備安全 cUL 61010-1/61010-2-201
危險場所 ISA 12.12.01 Class 1 Div。2; ATEX 2 區
造船 挪威船級社
變電站 IEC61850-3；IEEE1613
鐵路規范 EN50121-4
供貨范圍和附件
配件 導軌電源 RPS 30/80 EEC/120 EEC (CC)，用于 DIN 導軌安裝的壁式安裝板（寬度 40/70 毫米）
供貨范圍 設備、接線端子、安全說明
